项目概况：
甘肃张掖市甘州区东大街东湖小区，需安装一套智能的、领先的、可扩展的网络型广播系统，系统可实现灵活分区、消防联动、紧急寻呼、灵活编组的目的。系统采用IP草地喇叭和IP防水音柱，可实现点对点、点对多的播音定时功能。草地防水防潮，外观精致，覆盖面广，与小区景色融为一体。音柱采用铝合金壳体，安装方便，声压强。
项目需求：
本次设计公共广播系统，主要为完善现代化的音频传输、宣传、活动，开展数字信息的传播，同时也为活动提供清晰、稳定的背景音乐系统支持等，具体要求如下：
具备有分散式和集中式管理模式，分散式是在各个区域设置网络音频终端+喇叭，满足各个重点部位、集中点可以进行独立广播和控制；集中式是在总广播站设置系统服务器、及各分控站，利用IP网络，把各个区域广播音频终端、网络寻呼站和分控软件操作系统连接起来，组成一套数字化网络广播系统，进行统一管理；
具备有手动广播、定时广播、临时插播、终端配置、终端状态查看、终端工作监听，建立节目库等现在使用功能，同时支持消防联动广播，无线遥控广播等外接功能；系统支持终端远程点播，寻呼终端的对讲和广播等功能；
音频多元化，各类自制的语音节目（宣传、介绍、通知等）也能上传到服务器，定时自动播放或供终端点播。分控室可通过工作站软件，即可提交定时播放任务，对权限范围内的区安排语音播放计划及活动宣传所需的题材，创造良好的氛围；
领导无需到机房，在自己的办公室即可发布对小区的广播管理信息；
广播应具备可以实现分区域、多区域进行独立或组团播放，通过软件操作轻松完成；
广播应具备定时任务软件编程、系统服务器自动运行、不同时间段播放不同节目、节目自动播放、自动停止等功能，满足无人值守系统自动运行需求。
设计分析：
根据用户对广播系统的使用需求，结合功能模块分布情况，广播系统采用基于网络模式进行传输和控制的IP网络广播系统，网络广播系统解决了场地区域大、区域广，广播传输难的问题，通过网络的传输，很好的解决以上的问题，而且保证了IP广播系统的音频质量。稳定可靠的网络广播直接取决于网络服务器及网络适配器软硬件结合的完好性能。
IP网络广播系统是由IP网络广播控制中心、IP网络适配器、音频工作站等组成。系统服务器采用高速的双CPU处理（32位MCU＋16位DSP），数字功放，延时短（0.1s）、音质好（20-16KHZ），支持各种音频格式的数据网络传送（MP3 、MP2、AAC、WAV），完善的网络适应能力，同时支持音频音源输入的实时编码，系统具有：IP地址自动获得（DHCP）、直接跨网关及核心路由交换机的功能、支持互联网广播，网络流量自适应功能，同时系统升级可实现消防联动，网络供电（POE）功能。其高效稳定的运作系统，满足了打造信息化、网络化、数字化广播系统需求；只需在网络覆盖的地方，接入IP网络设配器即可管理广播区域：
数字IP网络广播系统采用当今世界广泛使用的TCP/IP网络技术，将音频信号以IP包协议形式在局域网和广域网上进行传送，彻底解决了传统广播系统存在的音质不佳，维护管理复杂，互动性能差等问题。该系统设备使用简单，安装扩展方便――只需将数字广播终端接入计算机网络即可构成功能强大的数字化广播系统。
功能方面：可独立控制每个终端播放不同的声音。不仅能够完全实现传统广播系统的基本功能，如定时音频、分区播放等基本要求，而且还具备音频自由点播、活动节目播放等功能；
传输方面：音频传输距离无限延伸，轻松实现分区广播和领导远程广播。即使远在国外，声音也能清晰流畅，犹如现场亲听。非传统模拟广播系统所企及，具有绝对优势；
音质方面：达到立体声和CD级，给人员以温馨的体验和享受；

扬声器配置：
作为广播系统的主体之一，扬声器在广播系统中占了很大的部分，对扬声器的选择就显得十分重要。扬声器的选型与点位原则上应视环境选用不同规格的广播扬声器。在设计广播时，要实地考察现场建筑情况，结合使用环境进行设计，本次广播设计扬声器要点如下：
扬声器选型：室内采用天花喇吸壁挂音箱，室外采用防水音柱及草地喇叭；
功率选型：
草地音箱功率选择30W，最大功率60W，采用网络连接，共13只；
防水音柱功率选择40W，最大功率80W，采用网络连接，共42只；
扬声器分区：扬声器点位涉及到广播系统的分区，分区是为了便于管理。原则上凡是需要区别对待的地方，都应分割成不同的区，以满足日常广播的管理要求。
分区的模式一般也有多种：
功率分区——将同一功放的输出信号进行多个分支。功率分区一般应用于分区多、分区功率较小、对分区管理功能要求不太高的场合。
信号分区——每个分区都是相应的不同信号源。采用信号分区形式，广播扬声器的分区功率大小不受限制、分区较灵活，扩展性能也好。一般应用与对分区管理功能比较高的场合。
有些特殊的场合也会将以上两种分区方式结合起来应用。
区别与传统模拟广播系统的物理分区，现代的数字化广播系统采用逻辑分区，分区更灵活，可灵活变动。
系统功能：
公共广播主要作用是满足区域内的音频播放、开展活动宣传、开展通知播报、寻人启示、消防联动报警等使用，整个广播设计满足以下功能：
1、定时音乐：
系统可根据设定自动启闭设备电源，多套作息时间全天24小时编程(精确到秒)。人性化的音乐、电台节目的自动播放，每天可设置不同音频曲目，丰富人员情趣，给人员美的享受。作息时间表可以按照春秋季自动调整，并提供晴雨天、节假日特殊配置选项。
2、分控广播站（活动、宣传报道）：
分控点方便进行区域内的节目宣传、活动播报等内容，节目可自由调整，内容可贴近区域内情形，加大人员参与感、享受。无需到主机房，即可自由点播，快速操作。
3、领导远程讲话：
远程控制及寻呼功能，无需到机房，在自己的办公室即可发布管理信息；利用远程寻呼站可以进行任意点、分区或者全区广播讲话。
4、节目实时采播：
广播系统配置有多种节目音源，如CD播放、MP3播放器、数字收音机等节目音源设备，通过主控软件实时采播，可以指定播放到相关区域或所有区域，满足多样化广播需求；同时也可以利用网络，播放网络多媒体节目和制作节目。
5、多套节目同时播放：
IP网络系统配套有CD播放器、调谐器、音乐节目库，可实现在不同的区域同时播放不同的内容；
6、定时广播：
广播具有软件编程、系统服务器自动运行、不同时间段播放不同节目、节目自动播放、自动停止等功能，满足无人值守系统自动运行需求；
7、网络监听各终端播放内容和音量大小：
系统可设任意网络适配器作为系统监听使用，实现单点选择监听功能，即管理中心能够对每个点进行广播监听，监听其播放内容和音量大小，以便实现调整远端各个网络适配器音量大小和播放内容。
8、一键求助报警及双向对讲功能：
系统在人员集中地区、或人流量大的区域安装求助报警终端，方便及时求助、报警功能。终端设一键求助按钮，方便人员在紧急、迷路、受到危险时紧急报警。终端自带内置5W扬声器，可及时全双工通话。终端自带大屏显示屏，方便游人识别，并可显示录入名称。

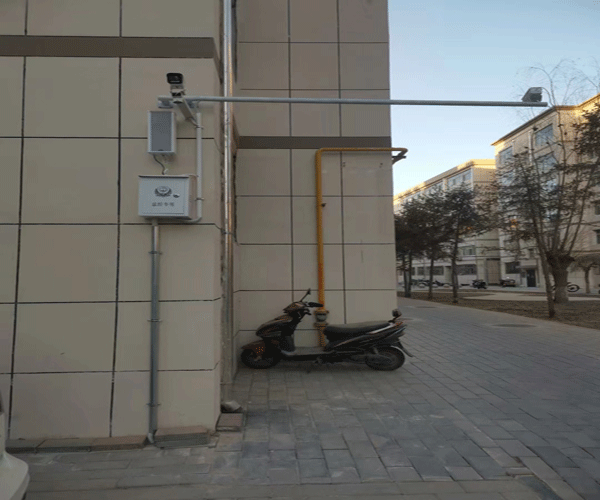

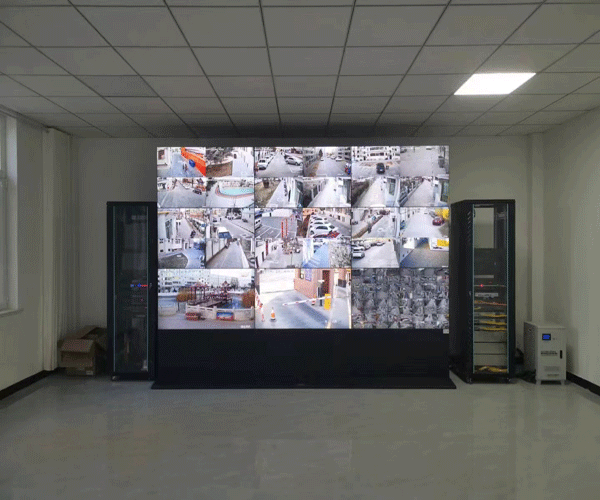

现场图片：

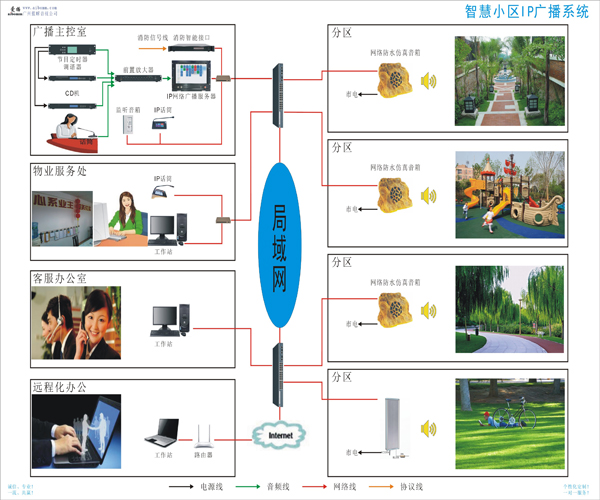

系统图片：
